Кромкорез KBM-28®
Описание

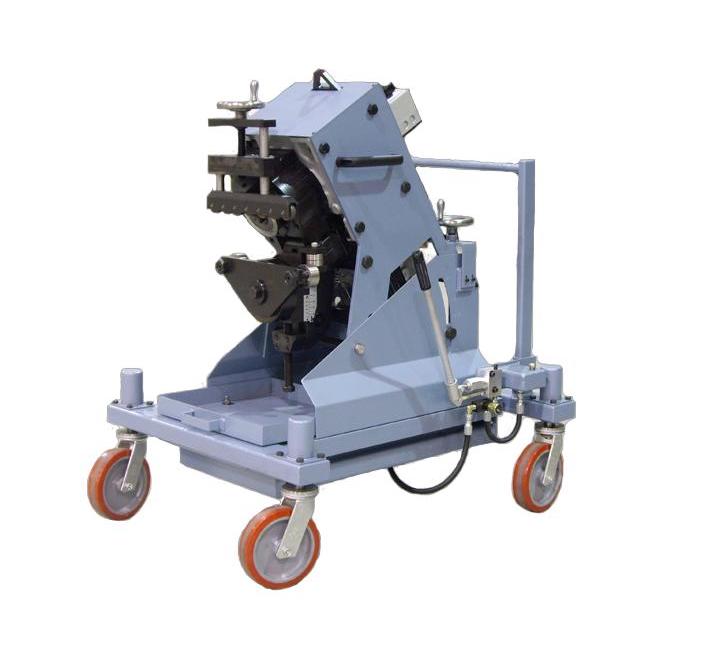

Переносной кромкострогальный станок Gullco KBM-28 используется для срезания кромки под углом на краях металлических листов и труб при подготовке их к сварке.
Станок предназначен для снятия фаски на прямых и закругленных деталях под углом от 22° до 50° с различным притуплением. Для выполнения широких фасок необходимо выполнять несколько проходов.
Кромкострогальный самодвижущийся станок KBM-28 – это высокопроизводительный, удобный переносной инструмент для подготовки к сварке листов из различных сталей и сплавов определенного диапазона толщин. Применение станка для срезания фаски снижает производственные потери электроэнергии, значительно понижает уровень шума в производственном помещении в цеху. Качество подготовки изделия становится стабильно высоким.
Станок поставляется в комплекте с набором инструментов, в который входят гаечные и шестигранные ключи, необходимые для регулировки станка. Станок укомплектован шаблоном для получения фаски с углом 30°. Шаблоны для получения фаски с углом 22-1/2°, 37-1/2°, 45° и 50° заказываются дополнительно.
Технические характеристики
| П. | Наименование параметра | Значение параметра |
|---|---|---|
| 1 | Максимальная ширина фаски при резании, мм | 28 |
| 2 | Минимальная ширина фаски при резании, мм | 12 |
| 3 | Настраиваемый диапазон угла резания, град. | 22,5 -55 |
| 4 | Максимальная толщина листа для резания, мм | 50 |
| 5 | Минимальная толщина листа для резания, мм | 8 |
| 6 | Средняя скорость резания фаски, м/мин | 3 |
| 7 | Мощность мотора, л.с. | 3 |
| 8 | Масса (без учета массы основания на колесах), кг | 319 |
| 9 | Электрическое питание, В/Гц | 380/50 |
| 10 | Габаритные размеры, мм | 848х1048х1437 |
Область применения
Переносной кромкострогальный станок Gullco KBM-28 используется для механизации подготовки к выполнению сварочных работ и позволяет повысить производительность и качество такой подготовки в соответствии с требованиями, предъявляемыми к кромкам при выполнении сварки покрытым электродом или проволокой, как самозащитной проволокой, так и в защитных газах.
Рекомендуемые параметры угла разделки для материалов с определенными механическими свойствами.
| Угол резания | Предел прочности обрабатываемого материалаб кг/мм2 | |||||
|---|---|---|---|---|---|---|
| 45 | 50 | 60 | ||||
| мм | ||||||
| Величина гипотенузы | Величина катета | Величина гипотенузы | Величина катета | Величина гипотенузы | Величина катета | |
| 22.5º | 28.0 | 25.9 | 26.0 | 24.0 | 23.0 | 21.3 |
| 30º | 28.0 | 24.2 | 25.0 | 21.6 | 22.5 | 19.5 |
| 37.5º | 27.0 | 21.4 | 25.0 | 19.8 | 21.0 | 16.7 |
| 45º | 26.0 | 18.4 | 24.0 | 17.0 | 21.0 | 14.9 |
| 55º | 25.0 | 14.3 | 23.0 | 13.2 | 21.0 | 12.0 |
Конструктивные особенности станка
Станок состоит из стальной станины с основанием (поставляется отдельно) с вращающимся валом, на котором расположена фреза, от электрического привода (питанием 380В, 50Гц) через механический редуктор, совершающая вращательные движения. Листовая заготовка зажимается между верхними малыми роликами и нижним опорным роликом, при этом фреза давит на кромку металла, тем самым срезая край. Вращающаяся фреза одновременно срезает металл и перемещает лист металла через станок или станок вдоль листа металла, в зависимости от устройства основания.
Станок оснащен электрической частью с кнопкой пуска и механическим стартером с защитой от короткого замыкания, потери фазы, перегрузки мотора и падения напряжения используются, чтобы включать и выключать 3- фазный мотор-редуктор, который, в свою очередь, через вал приводит в действие фрезу.
Комплектация станков
- Кромкострогальный станок

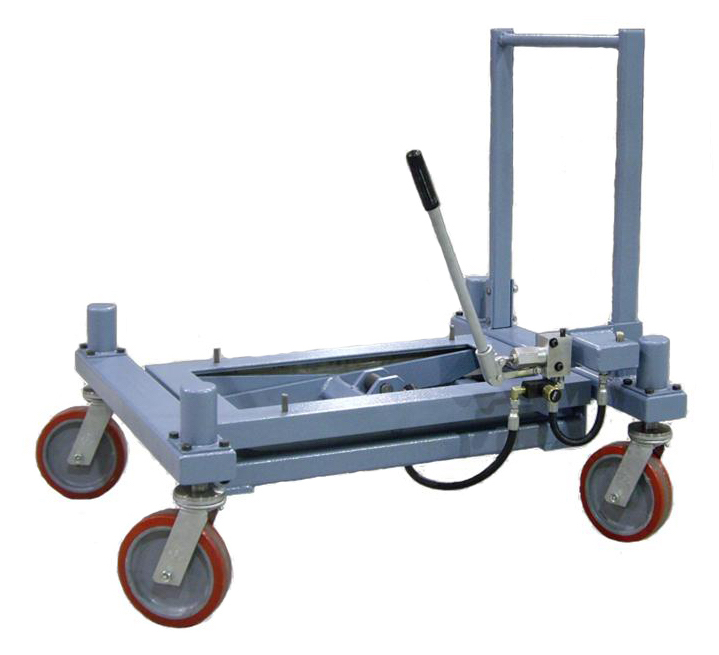

- Регулируемое по высоте основание на колесах
- Набор инструментов для настройки станка
- Руководство по эксплуатации
Информация о фрезах
Фрезы для станков Gullco KBM-28 изготовлены из специальной, высокопрочной и износостойкой инструментальной стали и предназначены для работы под высокими нагрузками в момент выполнения резания кромок. Все резцы проходят термическую обработку для обеспечения максимального срока эксплуатации. Зубчатая режущая кромка специальной геометрии обеспечивает максимальную производительность.
Для заказа доступны 3 марки фрез для использования с KBM-28. В таблице ниже приведены основные характеристики на каждую марку.
| Марка резца | Свойства резца | |||
|---|---|---|---|---|
| Качество подачи | Качество поверхности реза | Нагрузка | Особенности | |
| KBM-28-X1C | Среднее | Высокое | Высокая | Повышенная износостойкость. Имеет более широкие границы настройки режима резания. Подходит для работы с материалами повышенной прочности. |
| KBM-28-X1H | Среднее | Среднее | Средняя | Хорошая износостойкость. |
| KBM-28-X1A | Высокое | Низкое | Низкая | Имеет малые границы настройки режима резания. Обладает хорошей зацепляемостью, и как следствие, хорошей подачей и скоростью резания |
